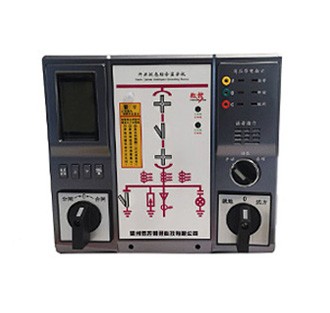

MS.CK-300系列开关柜智能操控装置是针对3～35kV户内开关柜设计的新 一代集操作、显示、监控于一体的多功能产品；适用于中置柜、手车柜、固 定柜、环网柜等多种开关柜。
工作原理
智能操作装置由微处理器、开关量输入输出部、温湿度收集部、温湿度显示部、温湿度控制部、声音引导、高压带电显示和关闭控制等部分构成。微处理器实时检测开关值输入，并通过面板的平面指示灯动态显示。它不仅为有逻辑错误的开关值提供指令，还提供语音提示。微处理器通过串口与数字温湿度传感器连接。微处理器实时采集当前的温度和湿度值，并通过发光二极管数字显示管显示出来。同时，与系统设定的温湿度值进行比较，判断是加热还是冷却。高压带电显示部分分析三相是否带电以及带电间隔的锁定控制。保证人身安全。
模拟指示部分
断路器状态指示:断路器打开和闭合，被动触摸输入
当断路器闭合时，闭合触点闭合，红色垂直模拟条发光。
当断路器断开时，断开触点闭合，绿色模拟条发光。
操作测试位置指示:被动点输入
当处于工作位置的触点闭合时，红色垂直模拟发光条发光，指示断路器处于工作位置。
当处于测试位置的触点闭合时，绿色水平模拟发光条发光，指示断路器处于测试位置。
表示切断电源后，红色、绿色的发光条不点亮，切断电源的状态。
接地刀位置指示:无源触点输入闭合，红色垂直模拟条点亮，表示接地开路。
被动接点输入被切断，绿色的水平模拟条亮灯，表示接地被切断
弹簧储能指示:被动触点输入打开，绿色弹簧符号亮，表示没有储能。
被动触点输入关闭，红色弹簧符号亮，表示储能。
储能装置未就位前，会有预关闭动作，储能灯闪烁
*注：
1.上述触点信号均来自断路器的辅助触点，接地刀可使用行程开关触点；
2.在断电状态下，所有发光指示都不亮。
高压带电指示部分
发光二极管的启动电压:额定相电压× 0.15 ~ 0.65
强制锁定启动控制电压(千伏):额定相电压×0.65
继电器触点功率:交流220伏/5A(无源输出)
主要功能
1.一次性模拟动态显示图
2.高压带电显示及闭锁
3.双向温湿度控制和负载断开报警
4.机柜中的远程/现场、关闭、储能、照明操作功能
5.核电验相
6.真实声音假警报
7.RS485通信
8.柜内人体感应和智能照明
9.高温报警及超温跳闸
加热器和风扇电源:AC220V伏
温、湿度传感器组：1路或2路
控制模式:自动或手动，所有控制参数都可以通过面板按钮设置
⊙自动:任何传感器组感应温度和湿度，受控的相应设备启动，相应设备指示灯亮起
⊙手动：当按手动加热或排风按键时，手动指示灯和加热或排风指示灯亮，表示人为进行加热或排风。
控制输出模式:继电器主动输出
继电器触点功率:交流220伏/5A
加热器断线报警
如果任何加热器断开且无法正常加热，报警指示灯将点亮，报警输出触点将关闭。(当判断哪个加热器出现故障时，只需添加
加热器断开一次后，万用表测得的电阻值处于开路状态，故障立即被知道)
智能语音防误提示功能
1.当断路器打开且车辆被误推时，断路器的红灯将闪烁，并伴有语音提示“请关闭断路器”
2.当接地开关闭合且误推车辆时，接地开关的红灯闪烁，并伴有语音提示“请分离接地开关”
3.当接地开关和断路器均闭合且误推车辆时，断路器的红灯和接地开关的红灯将同时闪烁，并伴有语音提示“请将断路器和接地开关分开”。
4.当接地开关闭合时，如果断路器预闭合，接地开关的红灯将闪烁，并伴有语音提示“请分离接地开关”
5 .没有储藏或储藏未完成前有预备动作时，储藏指示灯闪烁，伴随着“储藏后请打开断路器”的声音信息。
