主要功能

一次模拟图动态指示

显示两路温度及湿度、且可设置

柜内温度及湿度自动调节

两路负载接口

RS485通讯

技术参数

装置电源：85~265VAC（110~370VDC）

工作环境：-10℃~50℃,  ≤95%RH

检测精度：0℃~50℃, ±2℃;20~90%RH, ±5%RH

存储环境：-40℃~80℃,  ≤95%RH

绝缘性能：外壳与端子≥100MΩ

电磁干扰：符合GB/T 17626

安装方式

外形尺寸：214x152x46 mm

开孔尺寸：180x120 mm

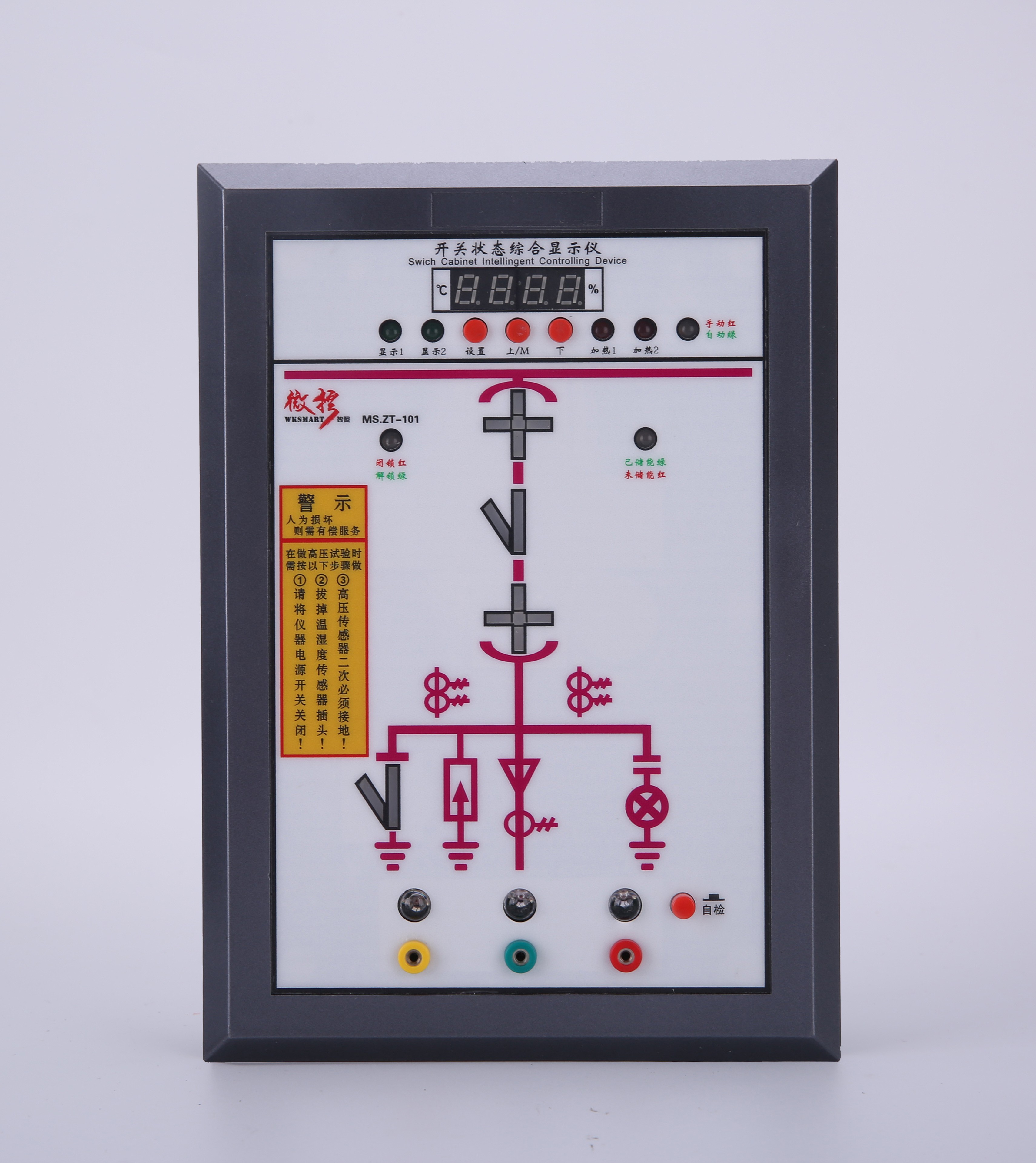

MS.ZT-102: 温湿度可直接通过 LED 显示，亦可通过后台读取设置； 两路温湿度分时独立显示。

 手车位置指示：手车处于工作位置（工作位置触点闭合）时，手车指示 红灯（“+”形数码管红色垂直模拟条）亮；手车处于试验位置（试验位置 触点闭合）时，手车指示绿灯（“+”形数码管红色水平模拟条）亮；

接地闸刀位置指示：接地闸刀合闸（接地闸刀分/合触点闭合）时，接地 闸刀指示红灯（“V”形数码管红色模拟条）亮；接地闸刀分闸（接地闸刀 分/合触点未闭合）时，接地闸刀指示绿灯（“V”形数码管绿色模拟条）亮。

弹簧储能指示：未储能时，储能指示灯不亮；储能时，储能指示灯亮。

3.高压带电显示功能:

 LED启辉电压（kV）：

≥15%额定母线电压；

 闭锁电压(kV) :

≥65%额定母线电压。

4.温湿度控制功能:

自动模式：当环境湿度过高或温度过高（低）时自动接通负载，通过 外接负载加热(风机通风)，直到结露不再产生，温度不再过高（低）。

手动模式：强制负载加热

使用方法及注意事项

1. 按端子的配线功能接好线，并校对准确后通电。

2 .动态模拟指示部分:

将各开关量输入端与公共端短路一下，观察对应功能的指示是否正常发光或熄灭。

订货须知

1.只要指定不同的订货型号并提供一次方案图即可。
