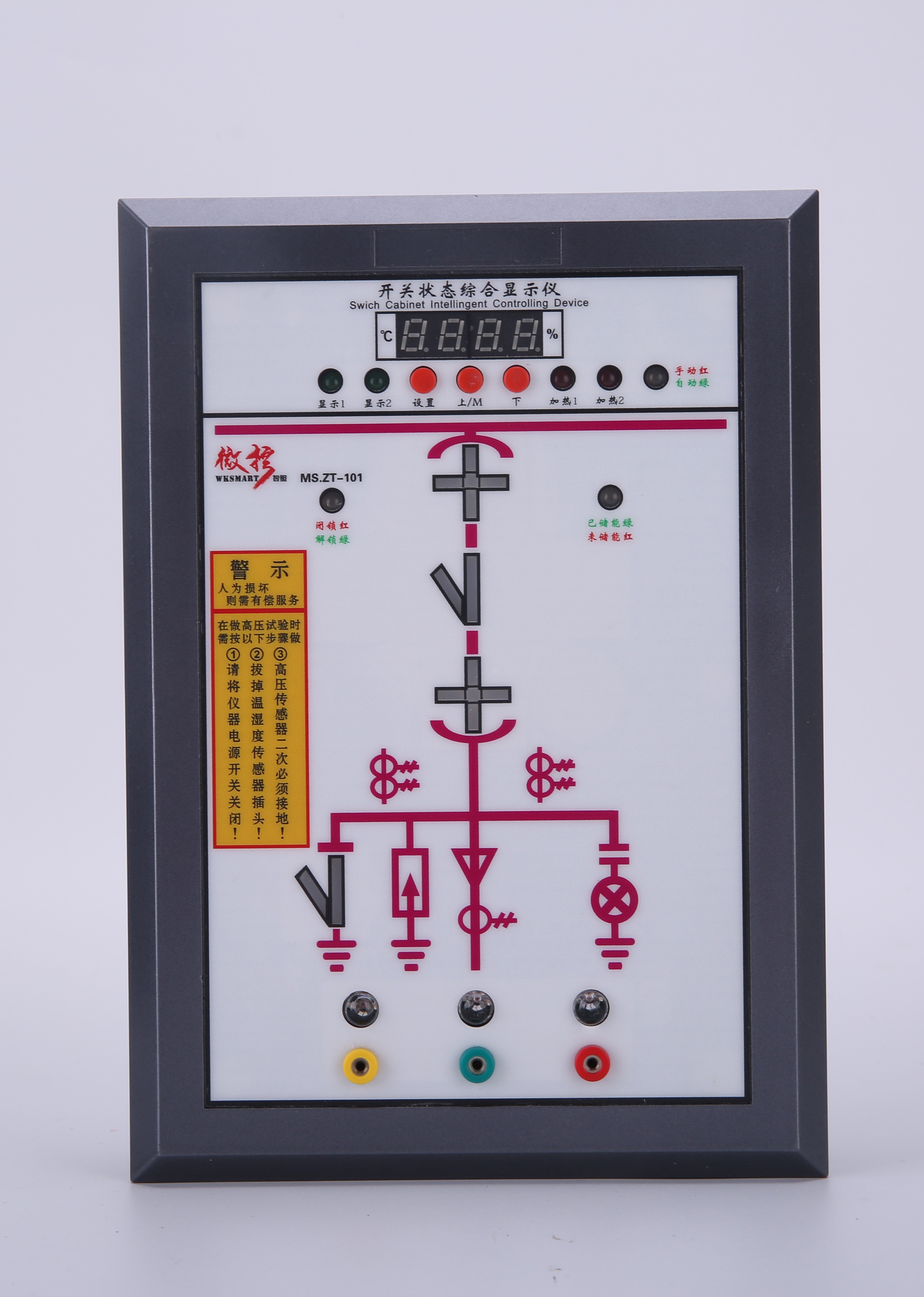

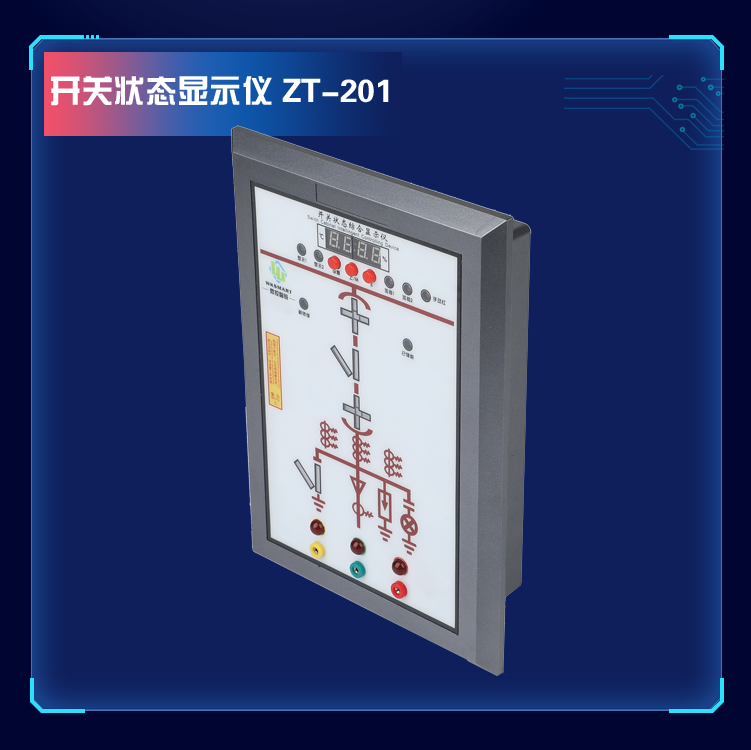

MS.ZT-201数显开关状态指示仪带核电验相功能

MS.ZT-201开关状态指示仪是一种多功能、智能化可同时两路温湿度显示的专用于3-35kV户内开关柜模拟动态指示仪。

发布时间:2022-02-21 21:09:26
售后服务:技术支持中心
MS.ZT-201数显开关状态指示仪带核电验相功能
MS.ZT-201数显开关状态指示仪带核电验相功能

详情体验版

规格参数

资料下载

产品概述

WK.ZT-103系列开关状态指示仪是一种多功能、智能化专用于3-35kV户内开关柜模拟动态指示仪。

主要功能

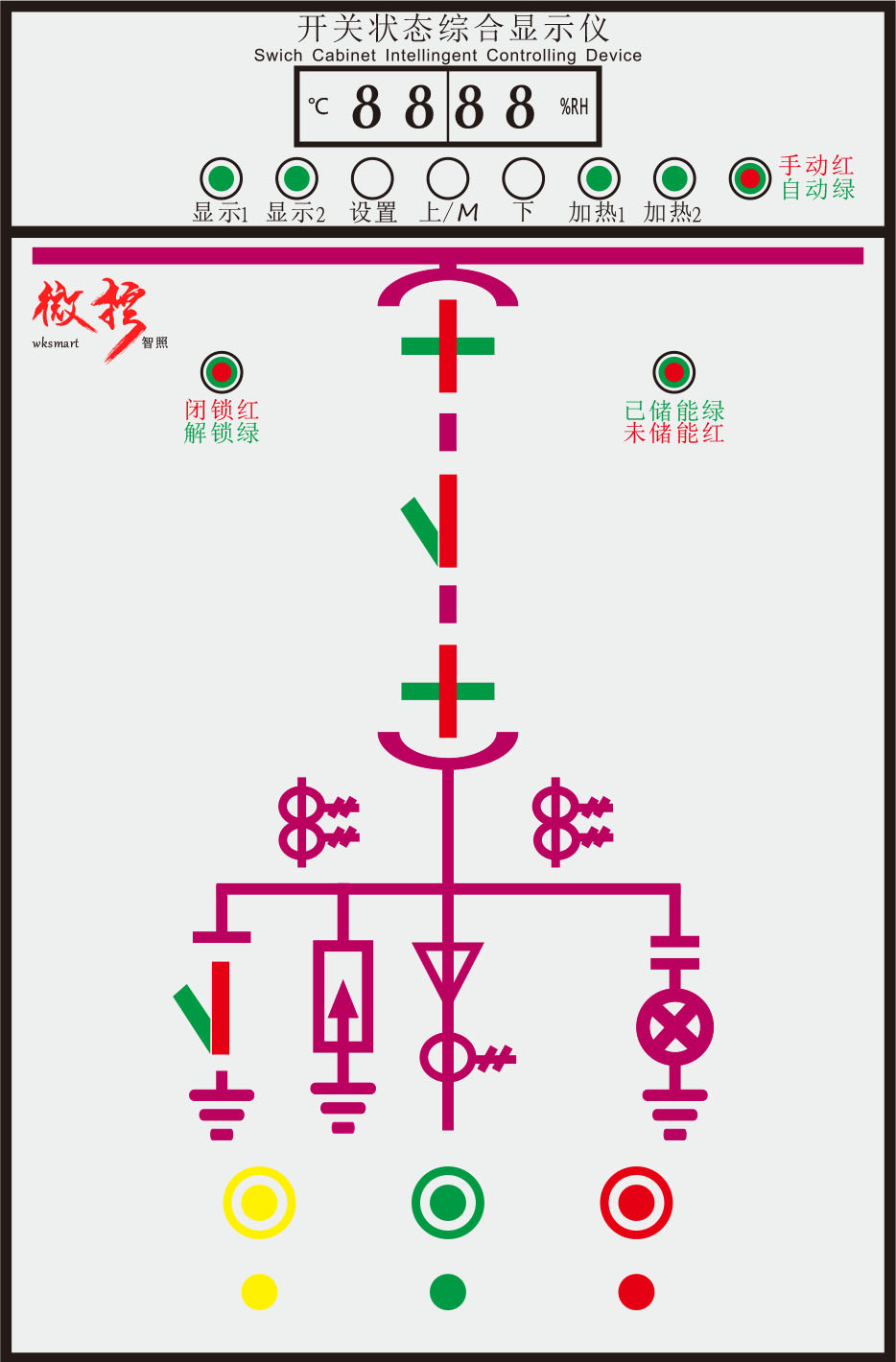

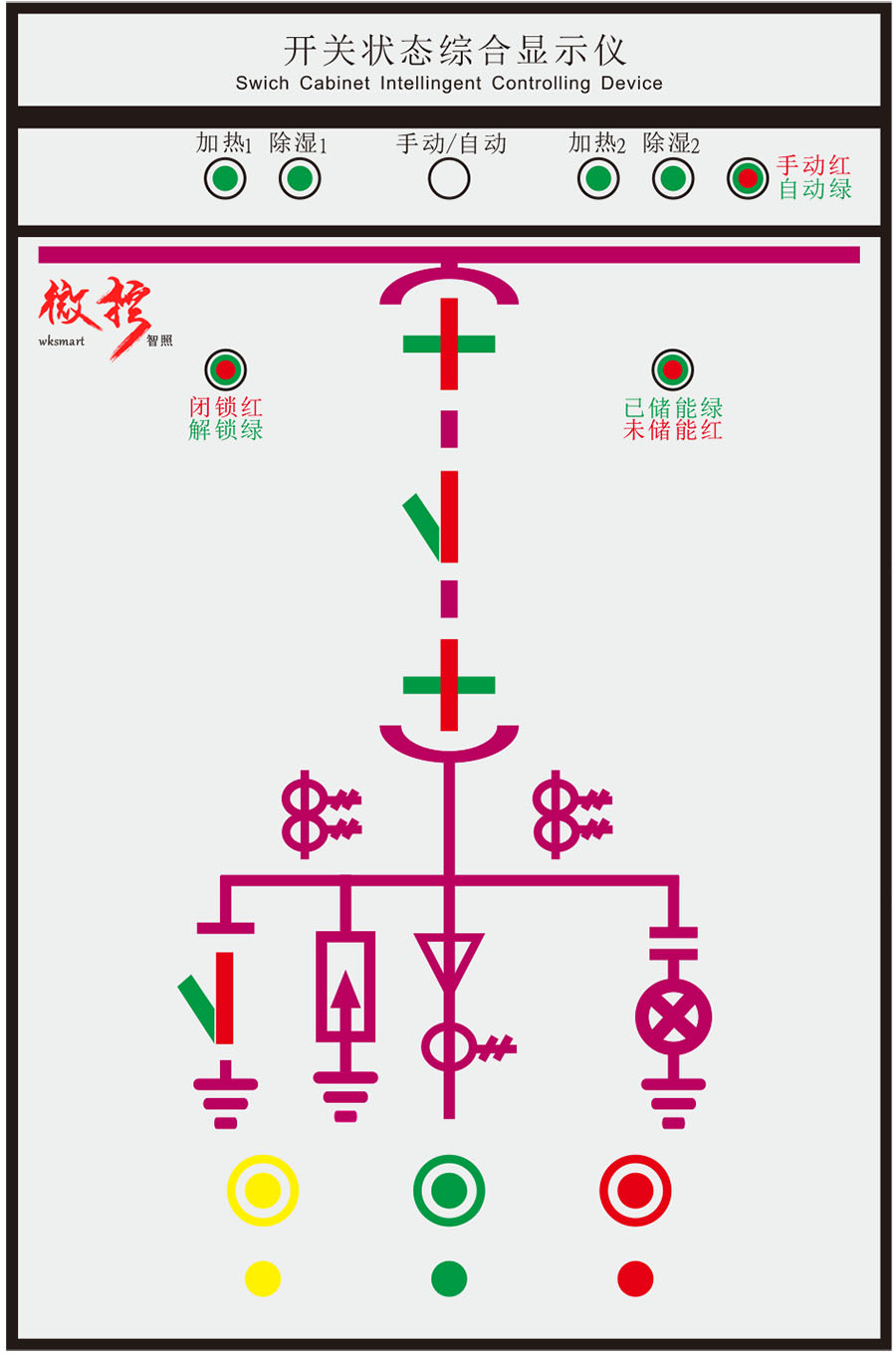

一次模拟图动态指示

显示两路温度及湿度、且可设置

柜内温度及湿度自动调节

两路负载接口

RS485通讯

技术参数

装置电源:85~265VAC(110~370VDC)

工作环境:-10℃~50℃,  ≤95%RH

检测精度:0℃~50℃, ±2℃;20~90%RH, ±5%RH

存储环境:-40℃~80℃,  ≤95%RH

绝缘性能:外壳与端子≥100MΩ

电磁干扰:符合GB/T 17626

安装方式

外形尺寸:214x152x46 mm

开孔尺寸:180x120 mm

MS.ZT-103: 温湿度可直接通过 LED 显示,亦可通过后台读取设置; 两路温湿度分时独立显示。

 手车位置指示:手车处于工作位置(工作位置触点闭合)时,手车指示 红灯(“+”形数码管红色垂直模拟条)亮;手车处于试验位置(试验位置 触点闭合)时,手车指示绿灯(“+”形数码管红色水平模拟条)亮;

接地闸刀位置指示:接地闸刀合闸(接地闸刀分/合触点闭合)时,接地 闸刀指示红灯(“V”形数码管红色模拟条)亮;接地闸刀分闸(接地闸刀 分/合触点未闭合)时,接地闸刀指示绿灯(“V”形数码管绿色模拟条)亮。

弹簧储能指示:未储能时,储能指示灯不亮;储能时,储能指示灯亮。

3.高压带电显示功能:

 LED启辉电压(kV):

≥15%额定母线电压;

 闭锁电压(kV) :

≥65%额定母线电压。

4.温湿度控制功能:

自动模式:当环境湿度过高或温度过高(低)时自动接通负载,通过 外接负载加热(风机通风),直到结露不再产生,温度不再过高(低)。

手动模式:强制负载加热

使用方法及注意事项

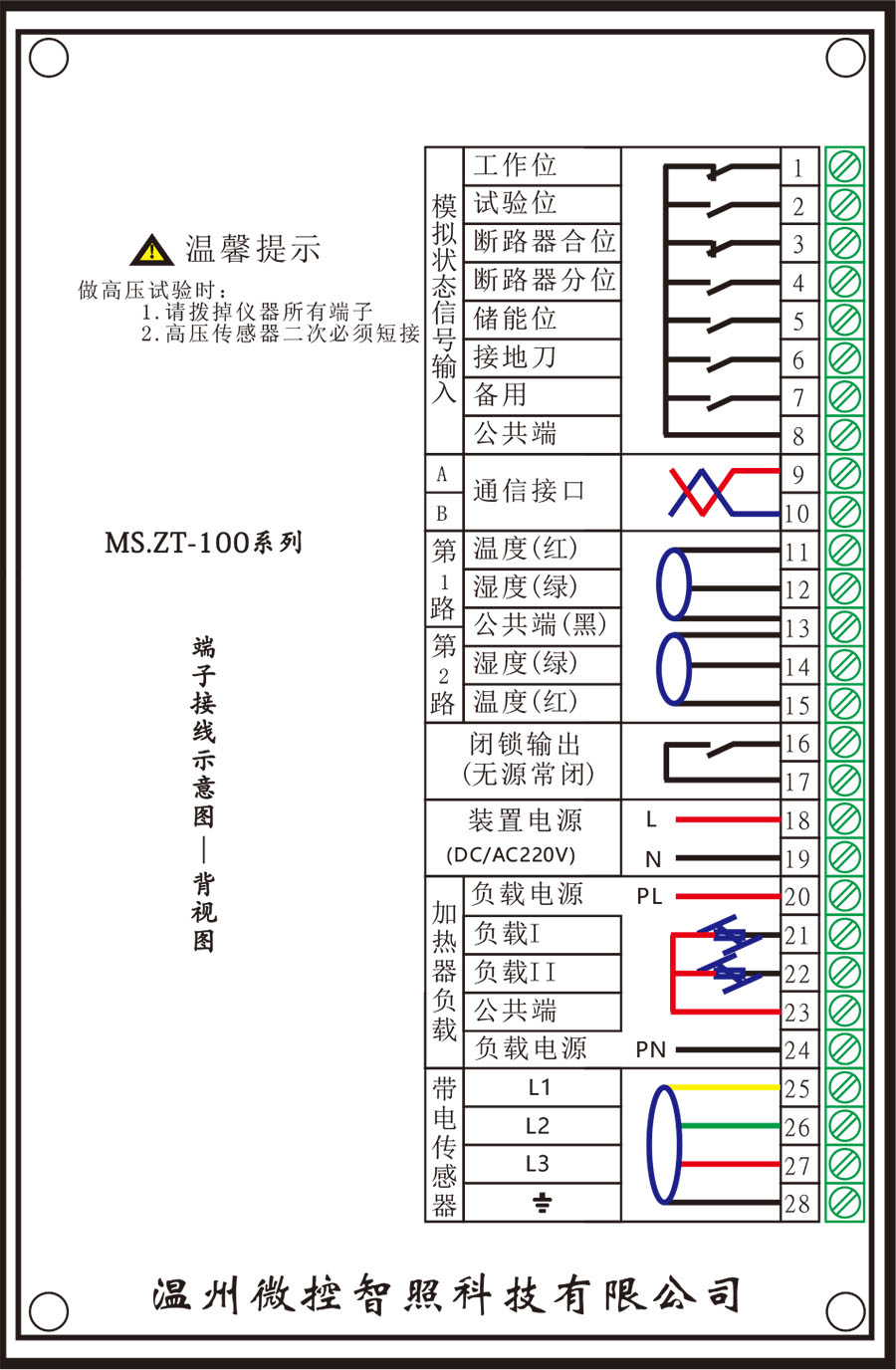

1. 按端子的配线功能接好线,并校对准确后通电。

2 .动态模拟指示部分:

将各开关量输入端与公共端短路一下,观察对应功能的指示是否正常发光或熄灭。

订货须知

1.只要指定不同的订货型号并提供一次方案图即可。
